Y波導自動對光耦合臺
Y波導自動對光耦合臺
產品功能介紹
1、采用距離傳感器自動控制膠層距離。
2、全自動20軸電動，半自動四維電動三維手動控制，快速找光優化信號。
3、采用關鍵工序自動控制，輔助工序手動控制，其效率比傳統耦合設備提高2~3倍。
4、光開關自動切換光源和通道，自動測試數據并保存到數據庫。

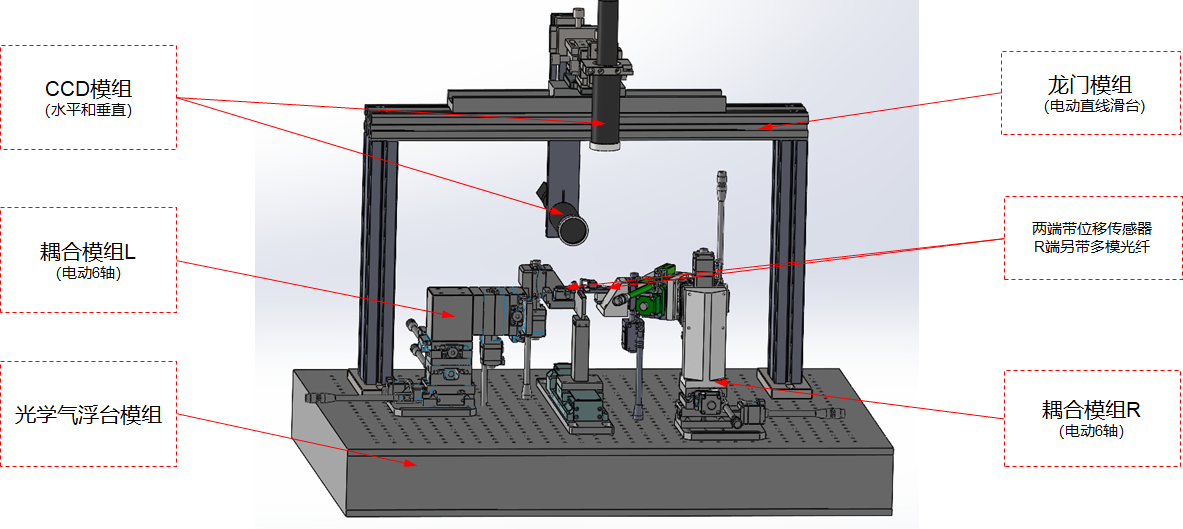

設備架構

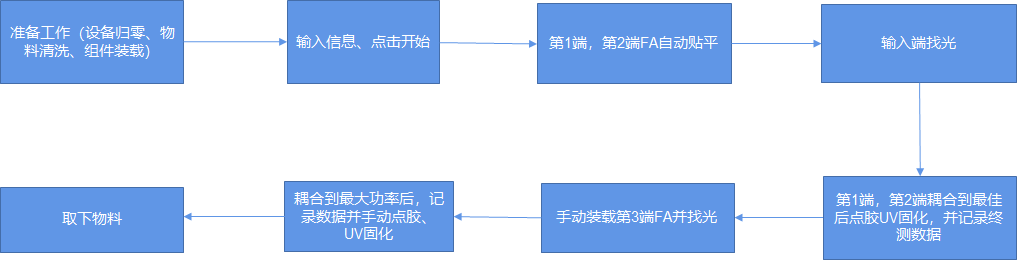

工藝流程

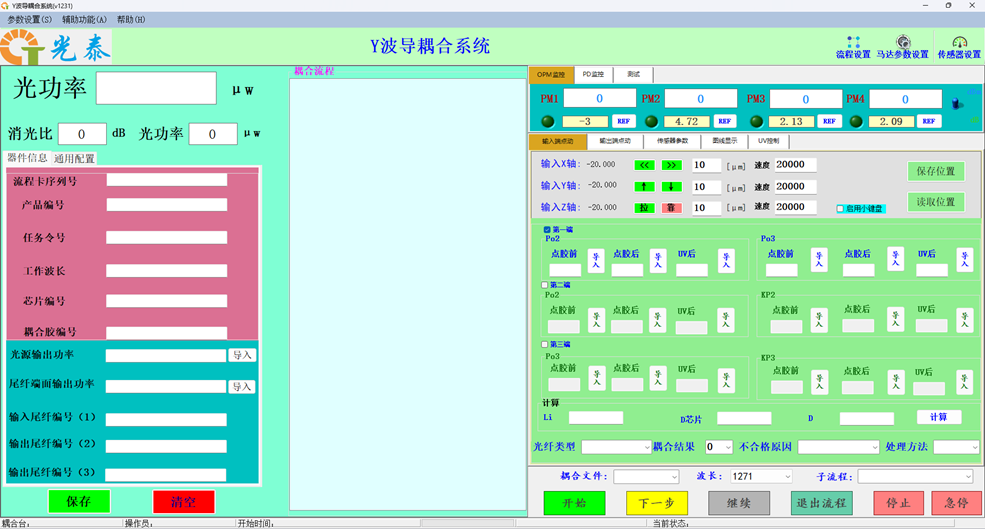

軟件界面
馬達參數
參數 | 軸 | 行程范圍 | 精度 |
X | ≥20mm | ≤0.05um | |
Y | ≥20mm | ≤0.05um | |
Input | Z | ≥30mm | ≤0.1um |
qX | ±8degree | ≤0.001degree | |
qY | ±8degree | ≤0.001degree | |
qZ | ±8degree | ≤0.001degree |
功率計規格參數
探測器類型 | 單/雙通道 InGaAs |
工作波長范圍 | 850 ~ 1700 nm
|
功率測量范圍 | + 3 ~ -70 dBm
|
功率采樣周期 | ≥0.1ms
|
應用光纖類型標準 | 單模和多模光纖，光纖核芯直徑達62.5 |
絕對精度 | ±4% (1200 nm ~ 1610 nm) |
相對精度 | < 0.02 dB 典型值 |
功率線性度 | ≤ ±0.02 dB (1200 nm ~ 1610 nm, + 0~ -60 dBm) |
回?fù)p | >40dB |
系統整體規格參數
傳感器重復精度 | ±2um
|
工裝夾具重復精度 | ±0.2dB
|
軟件重復精度 | ±0.1dB
|
產品耦合精度 | ±0.1dB |
