Coupler綜合測試系統

無源解決方案 > 測試系統 > Coupler綜合測試系統

Coupler綜合測試系統

分享到:

產品功能介紹

1. 一次接線,同時進行全帶寬掃描測試和單點IL,PDL,RL,DIR測試,支持高低溫測試.

2. 一拖四共享寬帶光源和OSA光譜分析儀,節約硬件成本。

3. 兼容1X2, 2X2, 1X4 Coupler產品和WDM器件測試,自動測試并計算IL、WDL、PDL、RL、DIR、UL、TDL等參數。

4. 自動判定測試結果;所有數據通過SQL Server數據庫海量保存,自動批量生成出貨報表。

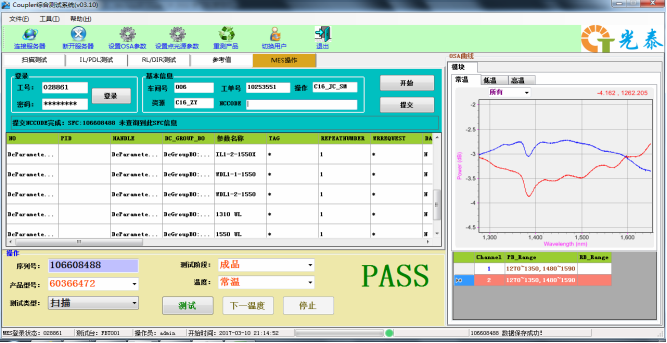

測試界面示意圖


系統性能指標

參數

指標

單位 Unit

最小值

典型值

最大值

工作波長

1260


1620

nm

測試指標

ITU IL/Min IL/Max IL/WDL/Ripple/TDL等參數


插損(IL)不確定度



±0.05(光纖熔接測試)

dB

±0.1(連接頭測試)

測量模式

OSW掃描



單通道掃描時間

6-8(AQ6370,1250~1650nm,步距/step 0.1nm)

s
