WDM/FBT綜合測試系統
WDM/FBT綜合測試系統
產品功能介紹
1. 兼容掃描和點測WDM器件以及1X2,2X2Coupler產品。
2. 充分利用寬帶光源和光譜分析儀的低利用率實現寬帶光源和光譜儀的共享，可以供四個測試工位分時復用執行測試。
3. 一次接線，可以執行OSA掃描測試以及單點IL,PDL,INRL,OUTRL,DIR等參數。
4. WDM產品可分析數據計算IL,RIP,ADJ,NADJ,CWL,DCWL；FBT產品可分析數據計算IL_Min，IL_Max，WDL等參數。
5. 自動判定測試結果；所有數據通過SQL Server數據庫海量保存，自動批量生成出貨報表。

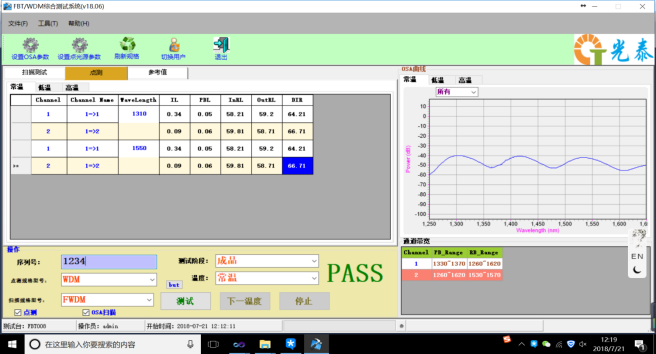

測試界面示意圖
系統性能指標
參數 | 指標 | 單位 | ||
最小值 | 典型值 | 最大值 | ||
工作波長 | 1260 | 1620 | nm | |
測試指標 | ITU IL/Min IL/Max IL/PDL/Ripple/TDL/CWL/Bandwidth/Isolation/PDL/INRL/OUTRL/DIR,etc. | |||
插損（IL）不確定度 | ±0.05（Fiber splicing test） | db | ||
±0.1（Connector test） | ||||
PDL不確定度 | ±0.03 | db | ||
測量模式 | OSA掃描/單功率計點測 | |||
單次掃描時間 | 6-8 (AQ6370D，1250~1650nm，步距0.1nm) | S | ||
單點PDL純測時間 | 3-5 | S | ||
可測產品類型 | CWDM/1x2 Coupler/2x2 Coupler | |||
方案配置：
序號 | 名稱、規格及描述 | 備注 |
1 | 寬帶光源 | 1250~1650nm |
2 | 光譜分析儀AQ6370, Agilent86142B等 | |
3 | WDM/FBT測試主機 | |
4 | 測試工控電腦 | |
5 | GPIB卡： GPIB-USB-HS | |
6 | 1X18光開關1X18 Optical Switch | |
7 | 18通道點光源 |
