產品功能介紹 Product Function Introduction

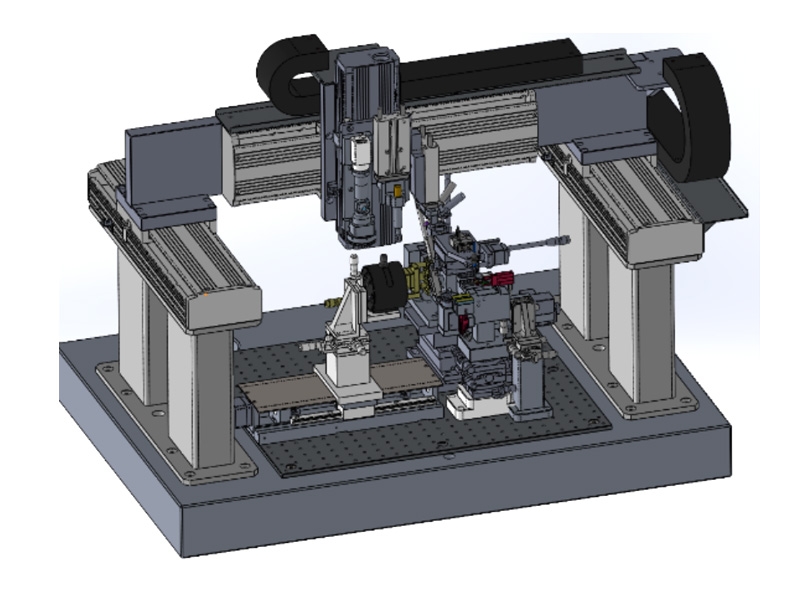

1. 機臺由自動滑臺模組、視覺定位系統、自動點膠系統和大理石隔振系統組成。

2. 采用4軸高精度步進電機，配合巧妙的結構設計實現Box與Lens平行度。

3. 結合機器視覺提高Lens耦合位置的精度，大幅降低耦合時間，減小物料差異引入的位置差異。

4. 系統設計了自動夾取Lens的功能，使用Lens Tray盤上料方式，一次可更換54顆物料。實現脫機上料。

5. 流程化操作實現多種產品的兼容. 單Lens，雙Lens，單通道，多通道的方式。

6. 采用快換工裝的方式減少上料時間，上料操作簡單便捷，可脫機上料。

7. 系統設計一鍵式校準功能，可快速校準點膠針中心，吸嘴中心等重要部件位置的校準動作。

8. 系統設計有邏輯嚴謹?shù)奈恢孟到y(tǒng)，點膠位置更加精準。點膠高度精度可控，每次點膠前進行點膠針頭的清潔，膠量可控制在10%以內。

9. 結合算法可實現近遠場切換，耦合準直Lens?；蚪Y(jié)合耦合算法實現耦合最大值，或離焦耦合到功率值范圍值。掃描原始數據和測試結果保存到數據庫。

10. 垂直于PCB方向設計有壓力傳感器，精確定位垂直方向耦合距離，并在耦合過程中防止撞機。

11. 系統集成了自動點膠功能可實現單點點膠，也可連續點膠。

12. 穩定的結構設計，UV前后變化在5%以內。

13. 手動上料后無人值守，一鍵操作自動完成所有流程。

系統性能指標  System Performance Index
